1000 KVA પૅડ માઉન્ટેડ ટ્રાન્સફોર્મર ઉત્પાદક-12.47/0.48 KV|યુએસએ 2025

01 સામાન્ય

1.1 પ્રોજેક્ટ પૃષ્ઠભૂમિ અને એપ્લિકેશન

2025 માં યુનાઇટેડ સ્ટેટ્સને વિતરિત કરવામાં આવ્યું, આ 1000kVA થ્રી ફેઝ પેડ માઉન્ટેડ ટ્રાન્સફોર્મર ભૂગર્ભ લૂપ-ફીડ ડિસ્ટ્રિબ્યુશન સિસ્ટમમાં ઇન્સ્ટોલ કરેલું છે જ્યાં માત્ર કાગળ પર જ નહીં, વાસ્તવિક ક્ષેત્રની પરિસ્થિતિઓમાં સતત કામગીરી, ઝડપી સ્વિચિંગ અને લાંબા ગાળાની સ્થિરતા અપેક્ષિત છે.

આ પ્રકારના નેટવર્કમાં, પેડ માઉન્ટેડ ટ્રાન્સફોર્મરને સાદા રૂપાંતરણ એકમ તરીકે ગણવામાં આવતું નથી; તે ડિસ્ટ્રિબ્યુશન ગ્રીડની અંદર એક નિશ્ચિત વિદ્યુત નોડની જેમ વર્તે છે, જ્યાં લોડમાં ફેરફાર, ખામી અને વોલ્ટેજની વધઘટ તમામ પસાર થાય છે અને તેનું યોગ્ય રીતે સંચાલન કરવું આવશ્યક છે.

12.47kV થી 0.48kV રેટેડ, પેડ માઉન્ટેડ ટ્રાન્સફોર્મર પ્રમાણભૂત ઉત્તર અમેરિકન માધ્યમ-થી-નીચા વોલ્ટેજ સિસ્ટમ સાથે મેળ ખાય છે, સામાન્ય રીતે મિશ્ર અને ગતિશીલ લોડ પ્રોફાઇલ્સ સાથે વાણિજ્યિક, હળવા ઔદ્યોગિક અને ઇન્ફ્રાસ્ટ્રક્ચર એપ્લિકેશન્સમાં ઉપયોગમાં લેવાય છે.

1.2 વોલ્ટેજ કન્ફિગરેશન અને વેક્ટર ગ્રુપ (YNd1)

આ1000kVA પેડ માઉન્ટ થયેલ ટ્રાન્સફોર્મર12.47kV ગ્રાઉન્ડેડ વાય પ્રાઇમરી અને 0.48kV ડેલ્ટા સેકન્ડરી, YNd1 વેક્ટર જૂથનો ઉપયોગ કરે છે, જે ગ્રાઉન્ડિંગ બિહેવિયર, હાર્મોનિક ફ્લો અને વ્યવહારિક વિતરણ પ્રણાલીમાં લોડ અસંતુલનને નિયંત્રિત કરવા માટે પસંદ કરવામાં આવે છે.

ગ્રાઉન્ડેડ વાય સાઇડ સિસ્ટમ સંદર્ભ સ્થિરતા અને ખામી શોધને સુધારે છે, જ્યારે ડેલ્ટા વિન્ડિંગ ટ્રિપલન હાર્મોનિક્સ ઘટાડવામાં મદદ કરે છે અને વિક્ષેપના પ્રચારને મર્યાદિત કરે છે, ખાસ કરીને જ્યારે પેડ માઉન્ટ થયેલ ટ્રાન્સફોર્મર VFDs, UPS સિસ્ટમ્સ અથવા EV ચાર્જિંગ સ્ટેશનો જેવા બિનરેખીય લોડને સપ્લાય કરે છે.

1.3 ઇમ્પીડેન્સ ડિઝાઇન (5.75%)

5.75% અવરોધ સાથે, આ પેડ માઉન્ટ થયેલ ટ્રાન્સફોર્મર ટૂંકા-સર્કિટ વર્તમાન મર્યાદા, વોલ્ટેજ નિયમન અને સંરક્ષણ સંકલનને સંતુલિત કરે છે.

તે ફોલ્ટ લેવલને નિયંત્રિત કરવામાં મદદ કરે છે, બ્રેકર કોઓર્ડિનેશનને સપોર્ટ કરે છે અને લોડ ભિન્નતા દરમિયાન સ્થિર વોલ્ટેજ વર્તણૂક જાળવે છે, સામાન્ય અને ક્ષણિક બંને સ્થિતિમાં વિશ્વસનીય કામગીરી સુનિશ્ચિત કરે છે.

1.4 તકનીકી સ્પષ્ટીકરણ

1000kVA થ્રી ફેઝ પેડ માઉન્ટેડ ટ્રાન્સફોર્મર સ્પષ્ટીકરણ અને ડેટા શીટ

1.5 રેખાંકનો

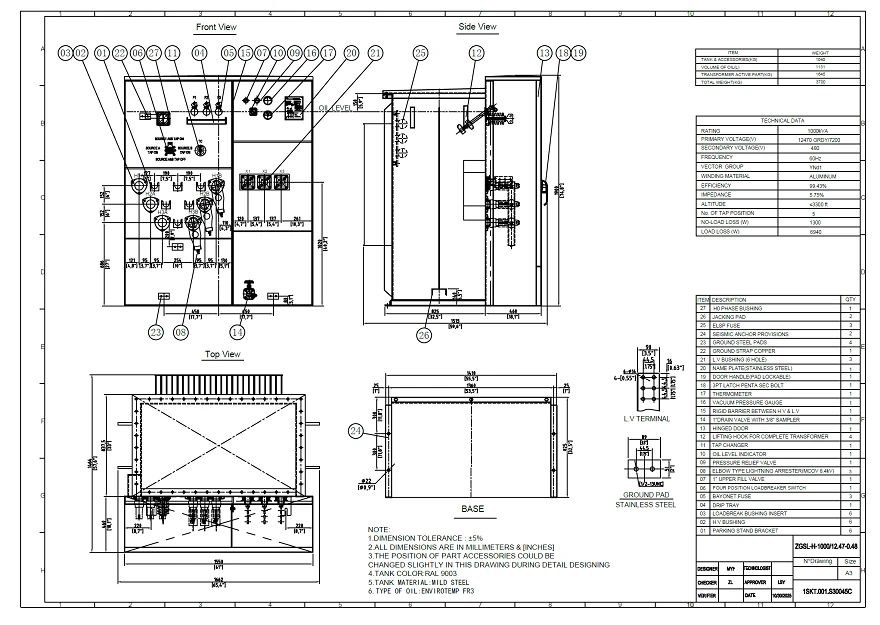

1000kVA થ્રી ફેઝ પેડ માઉન્ટેડ ટ્રાન્સફોર્મર ડ્રોઇંગ અને નેમપ્લેટ

02. સિસ્ટમ ડિઝાઇન, ઇન્સ્યુલેશન, પાલન અને રક્ષણ

2.1 વિતરણ સિસ્ટમ ડિઝાઇન

આ 1000kVA થ્રી ફેઝ પેડ માઉન્ટેડ ટ્રાન્સફોર્મર લૂપ ફીડ અને ડેડ ફ્રન્ટ સ્ટ્રક્ચર અપનાવે છે, જે ઉત્તર અમેરિકાની ભૂગર્ભ વિતરણ પ્રણાલીમાં સલામત કામગીરી અને સતત પાવર સ્વિચિંગને સક્ષમ કરે છે.

સામાન્ય ઉપયોગિતા અને વ્યાપારી પ્રોજેક્ટ્સમાં, આ પેડ માઉન્ટેડ ટ્રાન્સફોર્મર ગોઠવણીનો વ્યાપકપણે ઉપયોગ થાય છે જ્યાં લાંબા ગાળાની સ્થિરતા અને સલામત ક્ષેત્રની કામગીરી જરૂરી હોય છે.

2.2 ઇન્સ્યુલેશન પર્ફોર્મન્સ (FR3 તેલ)

આ પેડ માઉન્ટેડ ટ્રાન્સફોર્મર FR3 કુદરતી એસ્ટર પ્રવાહીનો ઉપયોગ કરે છે, આગ સલામતી કામગીરી, પર્યાવરણીય અનુપાલન અને લાંબા ગાળાની ઇન્સ્યુલેશન સ્થિરતામાં સુધારો કરે છે.

ઉત્પાદન દરમિયાન, વેક્યૂમ ડ્રાયિંગ, ઓઇલ ફિલિંગ અને સીલિંગ પ્રક્રિયાઓને વાસ્તવિક ઓપરેટિંગ પરિસ્થિતિઓ હેઠળ પેડ માઉન્ટેડ ટ્રાન્સફોર્મરની સ્થિર ડાઇલેક્ટ્રિક કામગીરીની ખાતરી કરવા માટે સખત રીતે નિયંત્રિત કરવામાં આવે છે.

2.3 પાલન અને રક્ષણ

પેડ માઉન્ટેડ ટ્રાન્સફોર્મર DOE કાર્યક્ષમતા જરૂરિયાતો અને IEEE C57.12.34 ધોરણોનું પાલન કરે છે, ઉત્તર અમેરિકન ગ્રીડ અને ઉપયોગિતા સ્વીકૃતિ સાથે સુસંગતતા સુનિશ્ચિત કરે છે.

UL/cUL અનુપાલન સપોર્ટ અને સર્જ એરેસ્ટર કોઓર્ડિનેશન સામાન્ય રીતે ઓપરેશનલ વિશ્વસનીયતા અને સંરક્ષણ કામગીરીને સુધારવા માટે સંકલિત કરવામાં આવે છે.

03 ઉત્પાદન હાઇલાઇટ્સ

3.1 કોર અને વિન્ડિંગ

નુકસાન ઘટાડવા માટે કોર માટે ઉચ્ચ-ગ્રેડ સિલિકોન સ્ટીલનો ઉપયોગ કરવામાં આવે છે, જ્યારે એલ્યુમિનિયમ વિન્ડિંગ્સ ખર્ચ કાર્યક્ષમતા અને થર્મલ કામગીરી વચ્ચે સંતુલન પ્રદાન કરે છે.

દરેક પેડ માઉન્ટેડ ટ્રાન્સફોર્મર સતત લોડ અને ટૂંકા{0}}સર્કિટ પરિસ્થિતિઓમાં સ્થિર કામગીરીની ખાતરી કરવા માટે નિયંત્રિત ઉત્પાદન પ્રક્રિયાઓ સાથે ડિઝાઇન કરવામાં આવ્યું છે.

3.2 ટાંકી ડિઝાઇન

RAL 9003 પાવડર કોટિંગ સાથેની સીલબંધ ટાંકી કાટ પ્રતિકાર અને લાંબા ગાળાની બહારની ટકાઉપણાની ખાતરી કરે છે.

કઠોર પર્યાવરણીય પરિસ્થિતિઓમાં પેડ માઉન્ટેડ ટ્રાન્સફોર્મરની વિશ્વસનીયતા સુનિશ્ચિત કરવા માટે સખત સીલિંગ અને સપાટી સારવાર પ્રક્રિયાઓ લાગુ કરવામાં આવે છે.

04 પેકિંગ અને પરિવહન

05 સાઇટ અને સારાંશ

આ 1000kVA થ્રી ફેઝ પેડ માઉન્ટેડ ટ્રાન્સફોર્મર નોર્થ અમેરિકન ડિસ્ટ્રિબ્યુશન સિસ્ટમ્સમાં સલામતી, કાર્યક્ષમતા અને પર્યાવરણીય કામગીરીને સંયોજિત કરીને વિશ્વસનીય કામગીરી માટે ડિઝાઇન કરવામાં આવ્યું છે.

ડિઝાઇનથી લઈને ઉત્પાદન સુધી, દરેક પેડ માઉન્ટ થયેલ ટ્રાન્સફોર્મર અનુપાલન અને લાંબા ગાળાની ટકાઉપણું સાથે વાસ્તવિક ગ્રીડ વાતાવરણમાં સ્થિર રીતે કાર્ય કરી શકે તેની ખાતરી કરવા પર ધ્યાન કેન્દ્રિત કરવામાં આવે છે.
