150 kVA Ansi ટ્રાન્સફોર્મર-24.94/0.208 kV|યુએસએ 2024

01 સામાન્ય

1.1 પ્રોજેક્ટ પૃષ્ઠભૂમિ

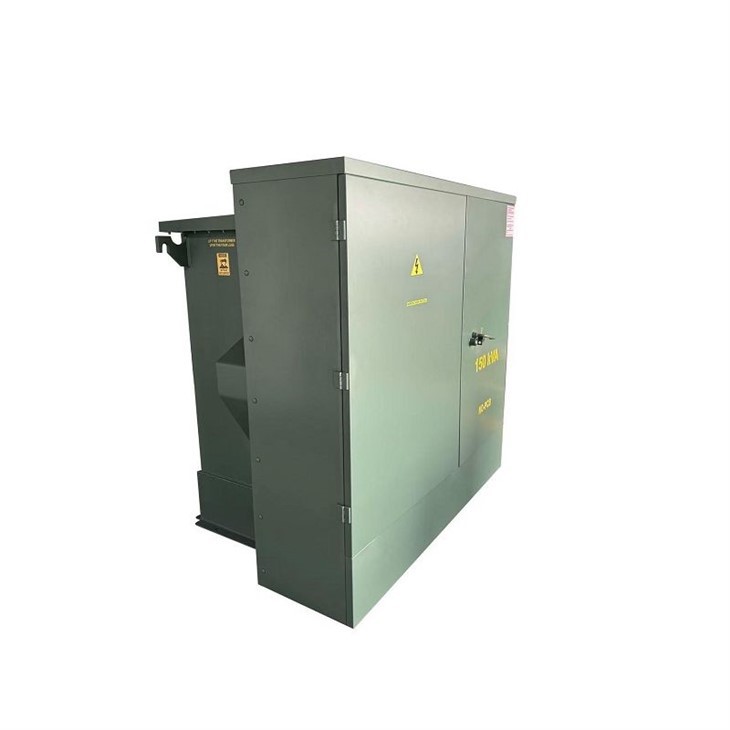

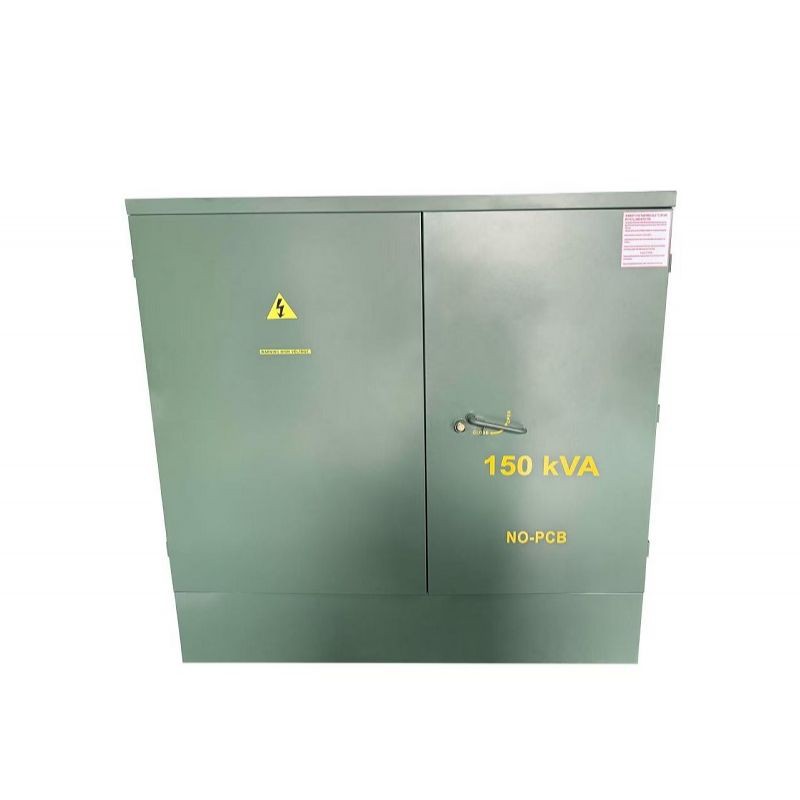

150 kVA થ્રી ફેઝ પેડ માઉન્ટેડ ટ્રાન્સફોર્મર 2025 માં કેનેડાને વિતરિત કરવામાં આવ્યું હતું. ટ્રાન્સફોર્મરની રેટેડ પાવર KNAN કૂલિંગ સાથે 150 kVA છે. ઉચ્ચ વોલ્ટેજ ±2*2.5% ટેપીંગ રેન્જ (NLTC) સાથે 24.94GRDY/14.4 kV છે, નીચા વોલ્ટેજ 0.208GrdY/0.12 kV છે, તેઓએ YNyn0 નું વેક્ટર જૂથ બનાવ્યું છે.

અમારું અદ્યતન પૅડ-માઉન્ટેડ ટ્રાન્સફોર્મર વિશ્વસનીય અને ઇકો-સભાન વિતરણ પાવર ટેક્નોલોજીમાં નોંધપાત્ર કૂદકો રજૂ કરે છે. શ્રેષ્ઠ કામગીરી અને આયુષ્ય માટે રચાયેલ, આ એકમ આધુનિક ઉપયોગિતા એપ્લિકેશનો માટે શ્રેષ્ઠ પસંદગી છે જ્યાં સલામતી અને ટકાઉપણું સર્વોપરી છે.

આ ટ્રાન્સફોર્મર ભરેલ છેFR3™ કુદરતી એસ્ટર ડાઇલેક્ટ્રિક પ્રવાહી. This high-performance oil, derived from renewable vegetable seeds, provides exceptional fire safety (high fire point of >360 ડિગ્રી), સહેલાઈથી બાયોડિગ્રેડેબલ છે, અને શ્રેષ્ઠ ભેજ સહિષ્ણુતા અને થર્મલ કામગીરી પ્રદાન કરે છે. આ ઇન્સ્યુલેશનના જીવનને વિસ્તૃત કરે છે અને ટ્રાન્સફોર્મરના વિસ્તૃત ઓપરેશનલ જીવનકાળમાં સીધો ફાળો આપે છે. તેના ટકાઉપણુંને વધુ વધારવું એ એનું એકીકરણ છેબિન-હાઈગ્રોસ્કોપિક (ભેજ-પ્રતિરોધક) અવરોધઇન્સ્યુલેશન સિસ્ટમની અંદર. મનની સંપૂર્ણ શાંતિ પ્રદાન કરવા માટે, આ એકમ ગર્વથી એ"નોન{{0}PCB" લેબલ. આ પ્રમાણપત્ર બાંહેધરી આપે છે કે ટ્રાન્સફોર્મર પોલીક્લોરીનેટેડ બાયફેનાઈલથી મુક્ત છે, જૂના સાધનોમાં એકવાર ઉપયોગમાં લેવાતા હાનિકારક રસાયણો. સલામતી માટેની આ પ્રતિબદ્ધતા તમારા કર્મચારીઓ અને પર્યાવરણ બંનેનું રક્ષણ કરે છે.

1.2 તકનીકી સ્પષ્ટીકરણ

150 kVA પેડ માઉન્ટ થયેલ ટ્રાન્સફોર્મર વિશિષ્ટતાઓ પ્રકાર અને ડેટા શીટ

1.3 રેખાંકનો

150 kVA પેડ માઉન્ટ થયેલ ટ્રાન્સફોર્મર ડાયાગ્રામ ડ્રોઇંગ અને કદ.

02 ઉત્પાદન

2.1 કોર

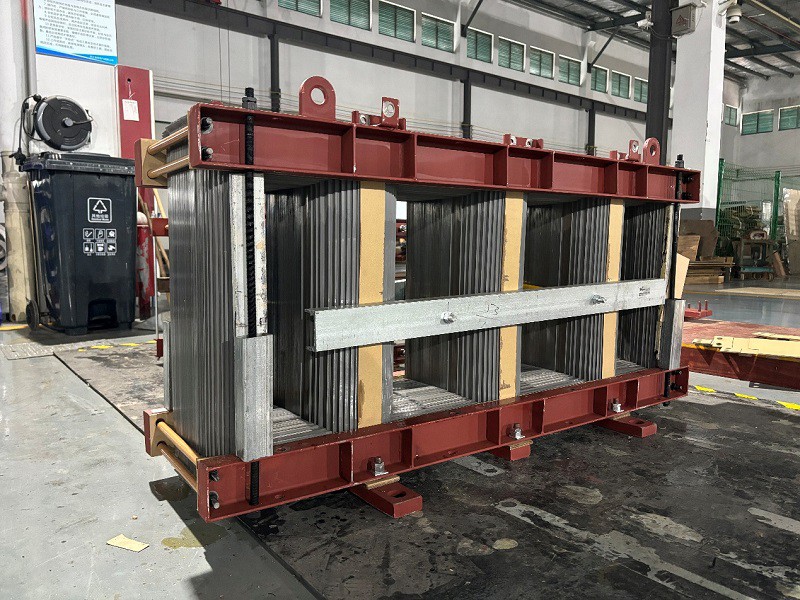

આ 150kVA પૅડ-માઉન્ટેડ ટ્રાન્સફોર્મરમાં ત્રણ-તબક્કા, પાંચ-લિમ્બ કોર ડિઝાઇન છે. આ રૂપરેખાંકનમાં ત્રણ મુખ્ય વર્ટિકલ અંગોનો સમાવેશ થાય છે, દરેક ઘા એક તબક્કાના વિન્ડિંગ સાથે, અને બે વધારાના વર્ટિકલ અંગો (બાહ્ય યોક્સ) જે બંધ, સપ્રમાણ ચુંબકીય માર્ગ પ્રદાન કરે છે. આ ડિઝાઇન હાર્મોનિક પ્રવાહો માટે નીચા-અનિચ્છાએ વળતરનો માર્ગ પ્રદાન કરે છે, અસરકારક રીતે મુખ્ય નુકસાનને ઘટાડે છે અને વર્તમાનને ચુંબકીય કરે છે, જ્યારે બહેતર પ્રદર્શન અને કાર્યક્ષમતા માટે વધુ સાઇનસોઇડલ આઉટપુટ વેવફોર્મને પણ પ્રોત્સાહન આપે છે.

2.2 વિન્ડિંગ

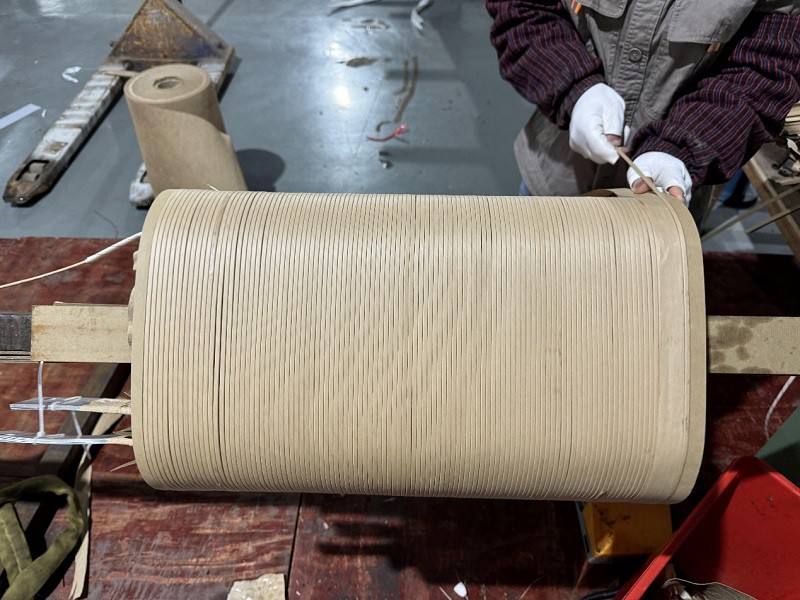

આ પેડ-માઉન્ટ કરેલ ટ્રાન્સફોર્મર એલ્યુમિનિયમ ફોઇલ લો-વોલ્ટેજ (LV) વાઇન્ડિંગ અને એલ્યુમિનિયમ વાયર હાઇ-વોલ્ટેજ (HV) વાઇન્ડિંગનો ઉપયોગ કરે છે. એલવી વિન્ડિંગ એલ્યુમિનિયમ ફોઇલથી ઘા છે, જે ટૂંકા-સર્કિટની સ્થિતિ અને કાર્યક્ષમ ઉષ્મા વિસર્જન હેઠળ ઉત્તમ યાંત્રિક શક્તિ પ્રદાન કરે છે. એચવી વિન્ડિંગ એ ઇન્સ્યુલેટેડ એલ્યુમિનિયમ વાયરથી લેયર-ઘા છે, જે જરૂરી ઇલેક્ટ્રિકલ ઇન્સ્યુલેશન અને વોલ્ટેજ સહનશક્તિ પ્રદાન કરે છે. આ સંયોજન કિંમત-અસરકારક, વિશ્વસનીય અને મજબૂત ડિઝાઇનમાં પરિણમે છે.

2.3 ટાંકી

આ ટ્રાન્સફોર્મરની ટાંકી કાટ-પ્રતિરોધક કાર્બન સ્ટીલમાંથી બનાવવામાં આવી છે, જેમાં ભેજ અને પર્યાવરણીય દૂષણો સામે રક્ષણ સુનિશ્ચિત કરવા માટે સંપૂર્ણ સીલબંધ અને વેલ્ડેડ ડિઝાઇન છે. તેનું કોમ્પેક્ટ માળખું સલામતી અને ટકાઉપણું માટે તૈયાર કરવામાં આવ્યું છે, જેમાં ઈન્ટિગ્રેટેડ લિફ્ટિંગ પોઈન્ટ્સ અને કેબલ એક્સેસ માટેની જોગવાઈઓ છે, જે આઉટડોર યુટિલિટી એપ્લીકેશનમાં સરળ ઈન્સ્ટોલેશન અને મેઈન્ટેનન્સની સુવિધા આપે છે.

2.4 અંતિમ એસેમ્બલી

આ 150kVA ટ્રાન્સફોર્મરની અંતિમ એસેમ્બલી કોમ્પેક્ટ અને મજબૂત એકમ બનાવવા માટે કોર અને કોઇલને એકીકૃત કરે છે, જે સીલબંધ, કાટ પ્રતિરોધક{1}}સ્ટીલ ટાંકીમાં રાખવામાં આવે છે. પ્રી-વાયર અને ફેક્ટરી-પરીક્ષણ કરેલ, તેમાં સ્થાપિત ઉચ્ચ-વોલ્ટેજ અને નીચા-વોલ્ટેજ કમ્પાર્ટમેન્ટ, બુશિંગ્સ અને એસેસરીઝનો સમાવેશ થાય છે, તે સુનિશ્ચિત કરે છે કે સંપૂર્ણ સ્વ-સમાયેલું, તૈયાર-વિશ્વસનીય આઉટડોર પ્રદર્શન માટે રચાયેલ ઇન્સ્ટોલેશન પેકેજ- માટે.

03 પરીક્ષણ

આ 150kVA ટ્રાન્સફોર્મર વ્યાપક ફેક્ટરી પરીક્ષણોમાંથી પસાર થાય છે, જેમાં ટર્ન રેશિયો, વિન્ડિંગ રેઝિસ્ટન્સ, ઇમ્પિડન્સ વોલ્ટેજ, નો-લોડ અને લોડ લોસ માપન, તેમજ ડાઇલેક્ટ્રિક પરીક્ષણો (એપ્લાઇડ વોલ્ટેજ અને પ્રેરિત વોલ્ટેજનો સામનો કરવો) જેવા નિયમિત પરીક્ષણોનો સમાવેશ થાય છે. વધુમાં, તે ક્ષેત્રમાં ધોરણોનું પાલન અને વિશ્વસનીય કામગીરીની ખાતરી કરવા માટે આંશિક ડિસ્ચાર્જ માપન જેવા વિશેષ પરીક્ષણોમાંથી પસાર થાય છે.

04 પેકિંગ અને શિપિંગ

4.1 પેકિંગ

4.2 શિપિંગ

05 સાઇટ અને સારાંશ

સારાંશમાં, અમારું 150kVA પૅડ-માઉન્ટ કરેલ ટ્રાન્સફોર્મર માત્ર વિદ્યુત સાધનોના ટુકડા કરતાં વધુ છે; તે એક વિશ્વસનીય અને કાર્યક્ષમ પાવર ડિસ્ટ્રિબ્યુશન સોલ્યુશન છે જે શ્રેષ્ઠતા માટે એન્જિનિયર્ડ છે. મજબૂત બાંધકામ, શ્રેષ્ઠ કાર્યક્ષમતા અને ઉન્નત સલામતી સુવિધાઓને સંયોજિત કરીને, તે સૌથી વધુ માંગ ધરાવતા શહેરી, વ્યાપારી અને ઔદ્યોગિક એપ્લિકેશન્સમાં અવિશ્વસનીય કામગીરી પ્રદાન કરવા માટે રચાયેલ છે.

આ ટ્રાન્સફોર્મર પસંદ કરવાનો અર્થ છે રોકાણ કરવુંલાંબા-મૂલ્ય, માલિકીની કુલ કિંમતમાં ઘટાડો અને ઓપરેશનલ માનસિક શાંતિ.તે નવીન એન્જિનિયરિંગને વ્યવહારુ, વપરાશકર્તા-કેન્દ્રિત ડિઝાઇન સાથે મર્જ કરવાની અમારી પ્રતિબદ્ધતાને રજૂ કરે છે.
